Что вы получите:
схема, карты покрытия, протокол.

УСЛОВНЫЙ ОБЪЕКТ

Исходные данные

Параметр	Значение
Объект	Бизнес-центр, 6 надземных этажей, подземный паркинг на 1 уровень
Типовой этаж	60 × 20 м, 1 200 м², ядро с лифтами в центре, остекление с напылением
Операторы	Три оператора, голос и 4G
Критерий приёмки	RSRP не хуже −95 дБм и SINR не хуже 5 дБ не менее чем в 95% контрольных точек

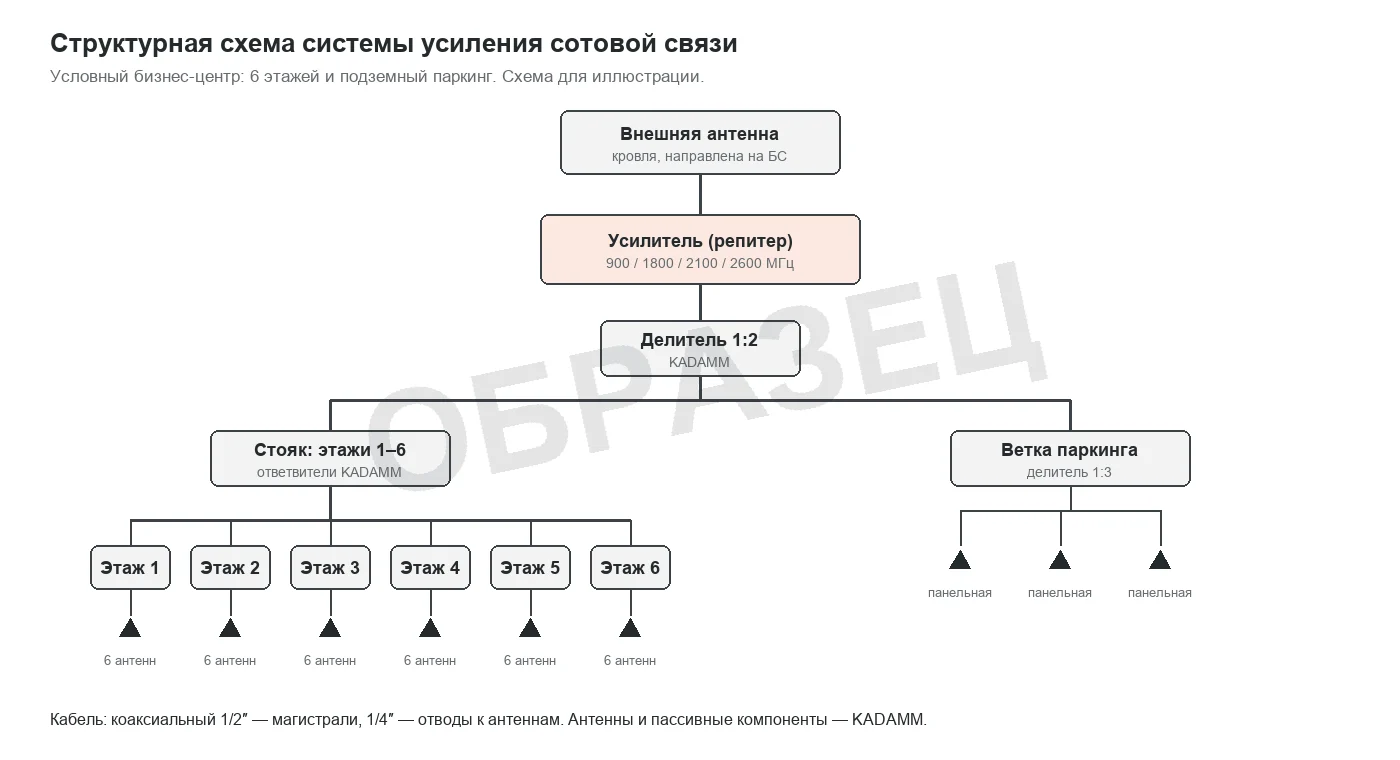

Структурная схема

Показывает, откуда берётся сигнал и как он распределяется: внешняя антенна на кровле, усилитель, делители и ответвители, антенны на этажах и в паркинге. По схеме понятны состав системы и логика её расширения.

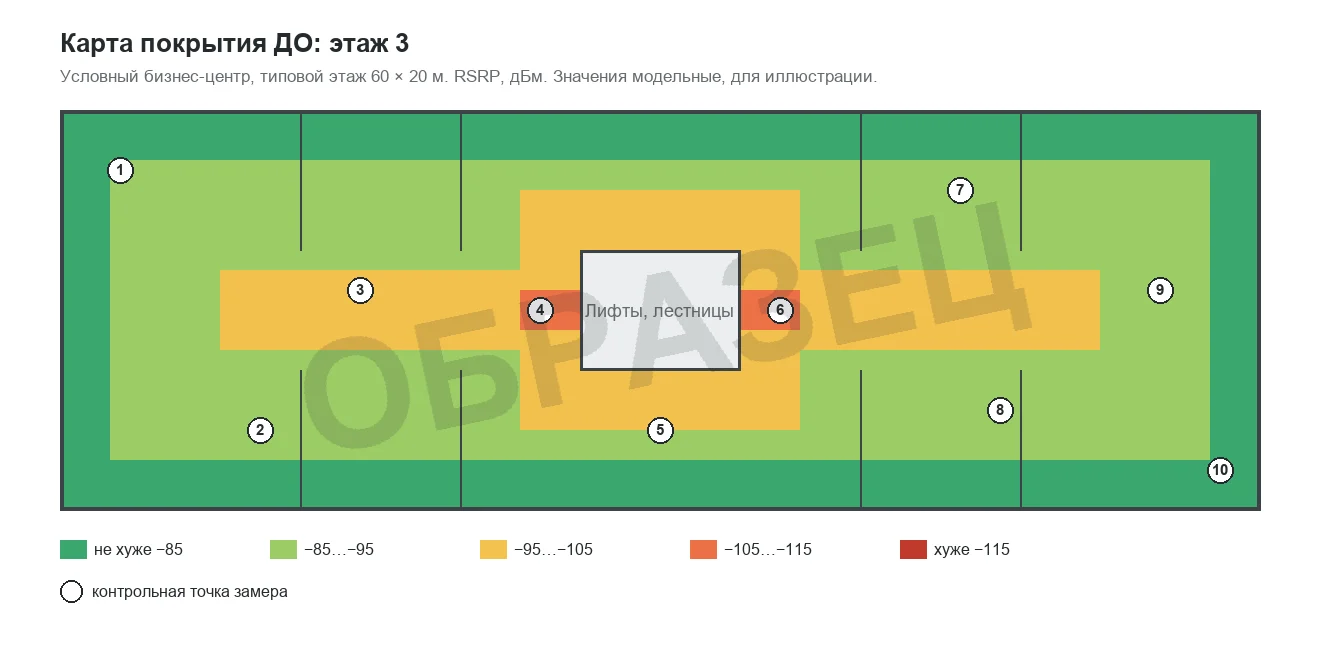

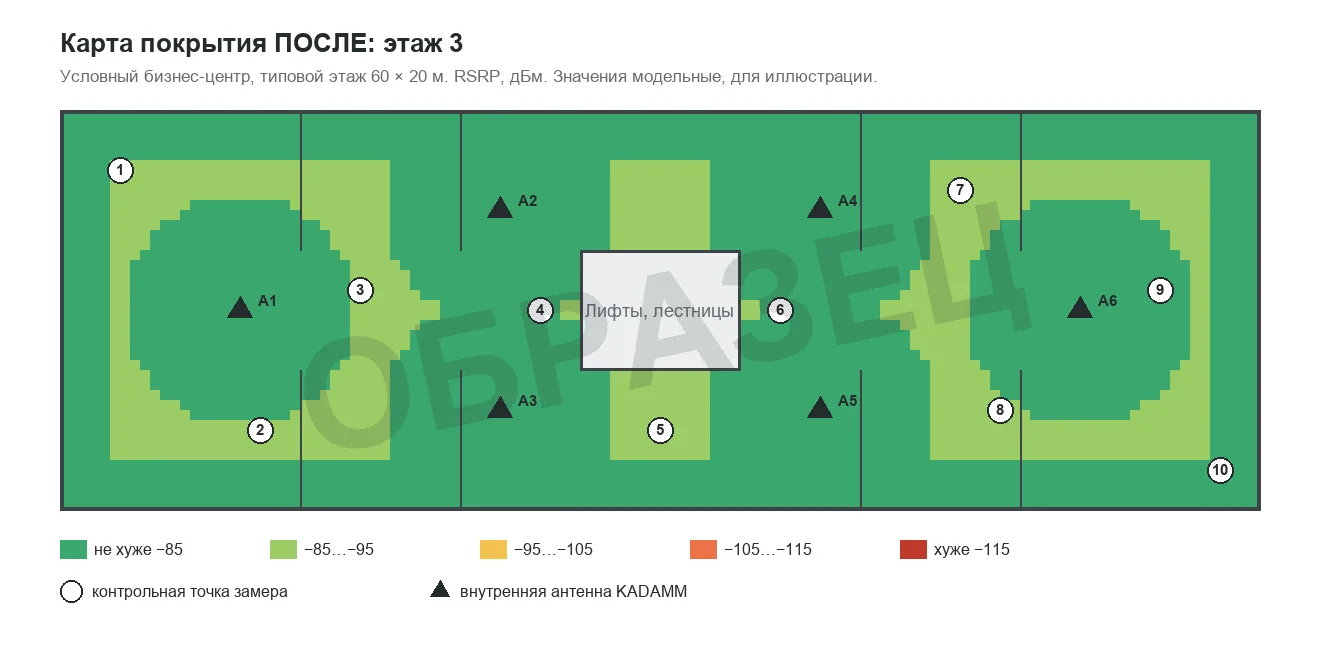

Карта покрытия до и после

Карта строится по замерам на планах этажей. До создания системы у фасада сигнал достаточный, а в глубине этажа и у лифтового ядра — слабый. После — шесть потолочных антенн на этаже выравнивают покрытие; у дальних углов уровень ниже, но в пределах критерия. Цифры в кружках — контрольные точки, в которых измеряют при сдаче.

Спецификация (фрагмент)

Перечень оборудования и материалов с количеством. Антенны и пассивные компоненты — собственного производства KADAMM.

№	Наименование	Производитель	Ед.	Кол-во
1	Антенна направленная внешняя (донорная), 698–2700 МГц	KADAMM	шт.	1
2	Усилитель (репитер) многодиапазонный 900/1800/2100/2600 МГц	по проекту	шт.	1
3	Делитель мощности 1:2, 698–3800 МГц	KADAMM	шт.	7
4	Делитель мощности 1:3, 698–3800 МГц	KADAMM	шт.	13
5	Направленный ответвитель 6 / 10 / 15 дБ	KADAMM	шт.	5
6	Антенна потолочная всенаправленная, 698–3800 МГц	KADAMM	шт.	36
7	Антенна панельная внутренняя для паркинга	KADAMM	шт.	3
8	Кабель коаксиальный 1/2″, малодымный	—	м	260
9	Кабель коаксиальный 1/4″ (отводы к антеннам)	—	м	620
10	Разъём N-типа	—	шт.	150
11	Нагрузка согласованная 50 Ом	KADAMM	шт.	2

Протокол контрольных замеров (фрагмент)

При сдаче измерения повторяют в тех же точках, что при обследовании, по каждому оператору, и сравнивают значения до и после. Ниже — точки этажа 3 для одного оператора; в полном протоколе все операторы и этажи.

Точка	Помещение	Оператор	RSRP до, дБм	RSRP после, дБм	SINR до, дБ	SINR после, дБ
1	Ресепшен	Оператор 1	-86	-87	18	9
2	Open space	Оператор 1	-88	-84	15	11
3	Переговорная 1	Оператор 1	-99	-87	9	11
4	Лифтовый холл	Оператор 1	-106	-85	5	11
5	Коридор	Оператор 1	-95	-90	14	8
6	Лифтовый холл	Оператор 1	-105	-85	7	11
7	Кабинет	Оператор 1	-87	-85	18	11
8	Переговорная 2	Оператор 1	-91	-87	14	11
9	Open space	Оператор 1	-90	-80	17	13
10	Кухня	Оператор 1	-84	-84	20	12

Итог образца: критерии приёмки выполнены в 30 из 30 измерений (100%). Если в части точек критерий не выполнен, система дорабатывается и замеры повторяются.

Что ещё входит в комплект

• Пояснительная записка с результатами обследования и обоснованием решения.
• Планы размещения антенн и кабельных трасс по всем этажам, кабельный журнал.
• Паспорта и документы о соответствии на оборудование.
• Акт ввода в эксплуатацию и гарантия 12 месяцев на оборудование и работы.

Если вы готовите закупку, те же требования можно заложить в техническое задание — статья и шаблон ТЗ. Проверить подход на своём здании можно в формате пилотного проекта на одном этаже или зоне.
